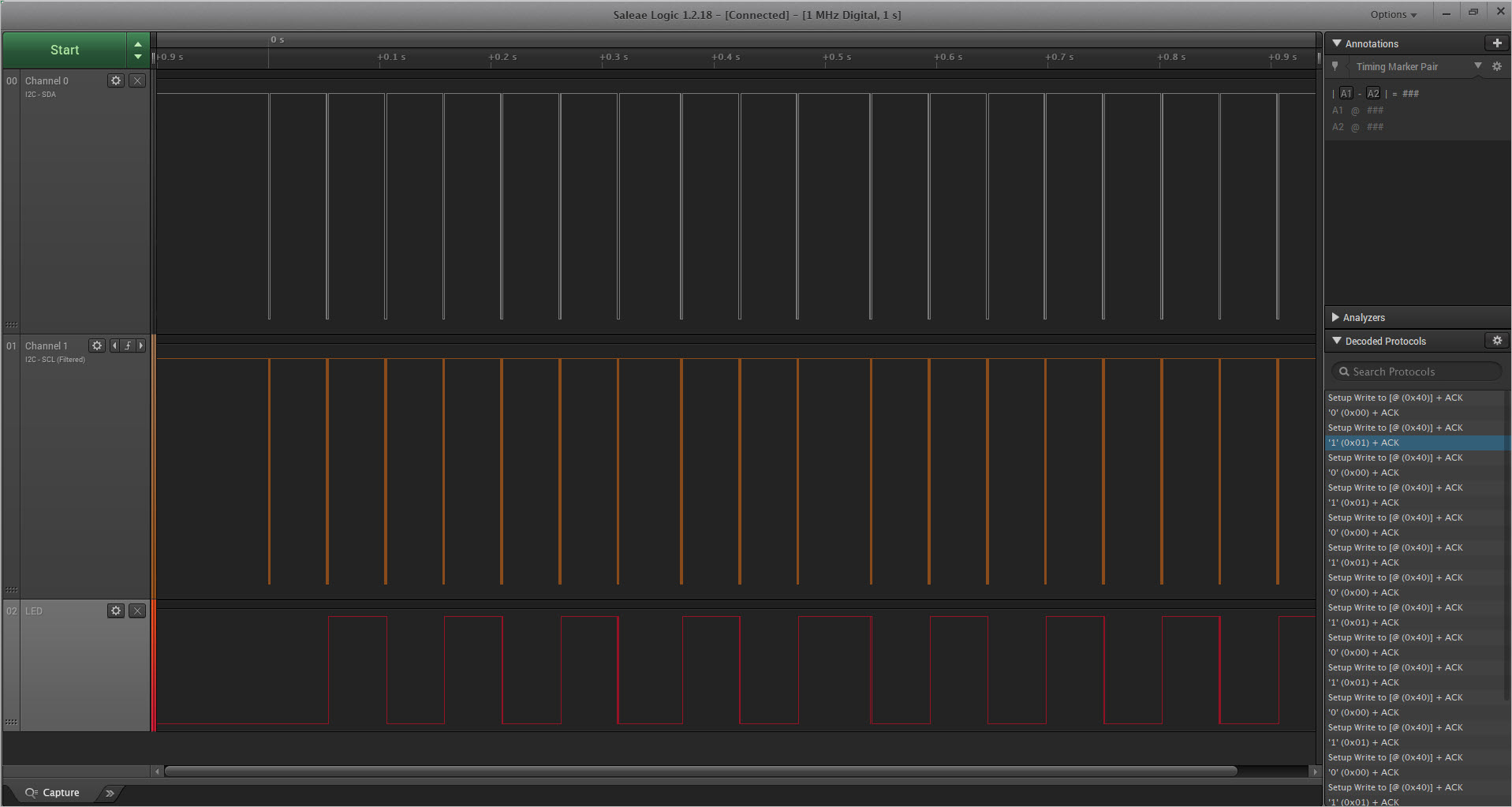

Die Kommunikation mit dem PCF8574 geht jetzt. Die Installation des Logig Analyzers hat sich gelohnt. Ein Blick auf den BUS zeigte was hier an Aktivitäten zu Gange waren und nachdem das bereinigt war, war auch das Problem erst einmal behoben. 😉 Das folgende Bild zeigt die 3 wesentlichen Kanäle. SDA, SCL und der Ausgang P0

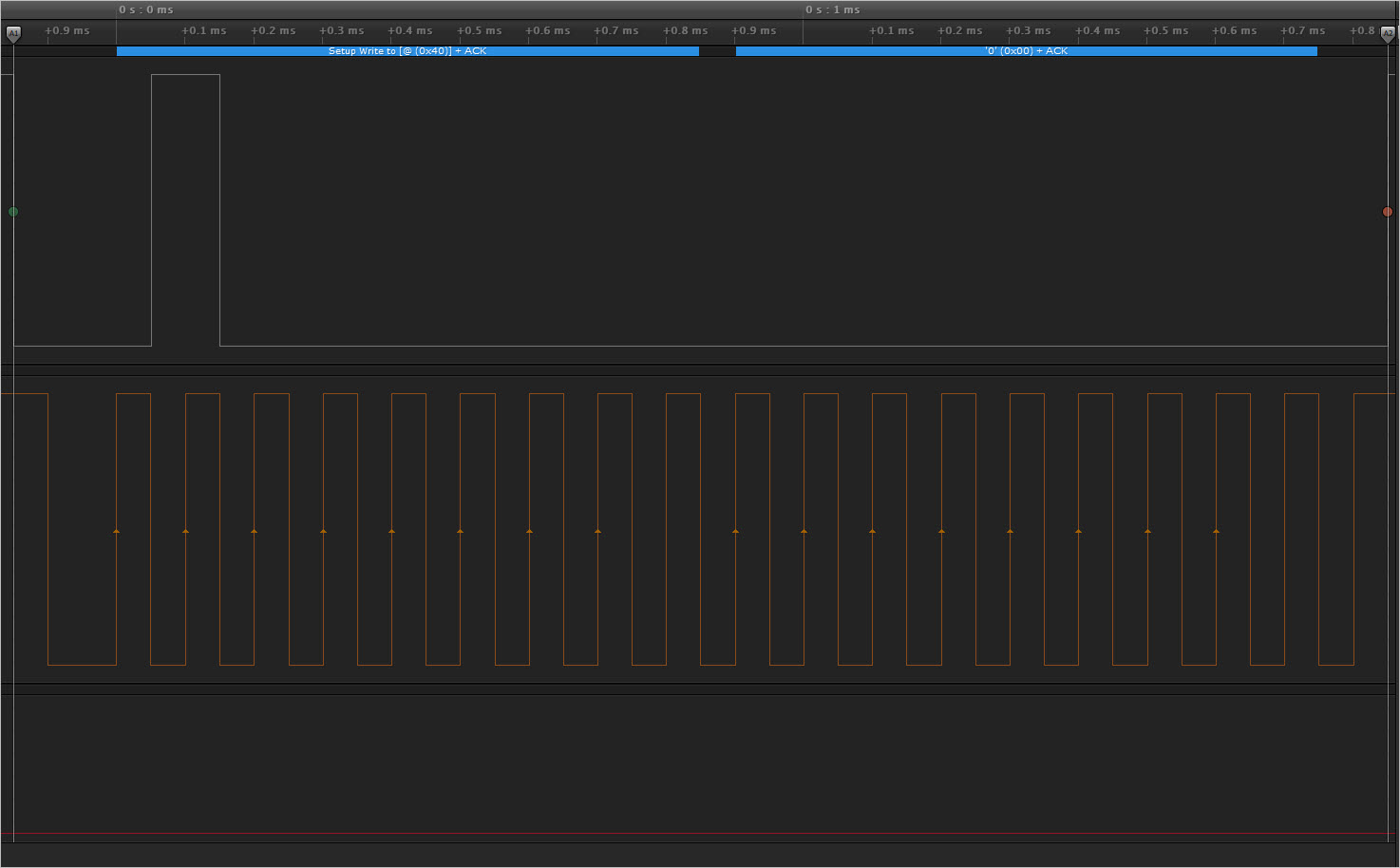

Nachfolgende Bilder zeigen den Trace zum LED ausschalten und einschlaten.
Hier ist noch das verwendete Codeschnipsel dazu.
int main(int argc, char **argv)
{
char buf[1];
if (!bcm2835_init())return 1;
bcm2835_i2c_begin(); //Start I2C operations.
bcm2835_i2c_setSlaveAddress(0x20); //I2C address
//bcm2835_i2c_set_baudrate(10000); //1M baudrate
while(1)
{
buf[0] = 0x00; //LED ON
bcm2835_i2c_write(buf,1);
bcm2835_delay(50);
buf[0] = 0x01; //LED OFF
bcm2835_i2c_write(buf,1);
bcm2835_delay(50);
}
bcm2835_i2c_end();
bcm2835_close();
return 0;
}
